케이블
배선은 한 줄의 저전압 케이블로 구성됩니다. 하지만 구역 설정은 배선이 아닌 디지털 방식으로 이루어지므로 몇 분 안에 변경할 수 있습니다.

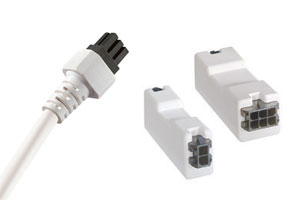

케이블 어셈블리, CA2, CA6
모든 구역이 소프트웨어로 생성되기 때문에 LogiSon® 음향 네트워크가 설치되면 타이머, 키패드, 페이징 또는 음악 구역을 배선하지 않아도 됩니다. 이 기능은 케이블을 최소화하여 효율적인 설치와 눈에 보이는 애플리케이션에서 깔끔한 외관을 보장합니다.
2-도체 케이블은 5, 18, 25 및 50피트 길이(1.5, 5.5, 7.6 및 15.2미터)로 제공됩니다. 6-도체 케이블은 5, 18, 25, 50 및 100피트 길이(1.5, 5.5, 7.6, 15.2 및 30.4미터)로 제공됩니다.
케이블 커플러는 추가 길이가 필요할 때 두 개의 케이블 어셈블리를 함께 연결하는 데 사용됩니다. 2도체(CC2) 및 6도체(CC6) 크기로 제공됩니다.
케이블 어셈블리와 케이블 커플러는 흰색 또는 차콜 그레이로 제공됩니다.
작동 방식
플레넘 등급의 저전압 케이블 한 줄이 구성 요소를 연결하여 전원, 제어 및 오디오 신호를 LogiSon 음향 네트워크에 전달합니다.
케이블 연결은 허브에 엠보싱 아이콘으로 표시되어 있습니다.
모든 케이블 어셈블리와 케이블 커플러에는 간단히 끼우는 마이크로 커넥터가 있어 빠르고 정확하며 깔끔하게 설치할 수 있습니다. 포지티브 잠금 메커니즘으로 실수로 연결이 끊어지는 것을 방지합니다.
제품 시트
사양
| 물리적 사양 | |
|---|---|
| CA2-5 길이 | 5 ft; 1 .5 m |
| CA2-18 길이 | 18 ft, 5.5 m |
| CA2-25 길이 | 25 ft, 7.6 m |
| CA2-50 길이 | 50 ft, 15.2 m |
| CA6-5 길이 | 5 ft; 1 .5 m |
| CA6-18 길이 | 18 ft, 5.5 m |
| CA6-25 길이 | 25 ft, 7.6 m |
| CA6-50 길이 | 50 ft, 15.2 m |
| CA6-100 길이 | 100 ft, 30.4 m |
| 커넥터 | 방향 가이드와 포지티브 잠금 메커니즘을 갖춘 2핀 및 6핀 오버몰딩 마이크로 커넥터 |
| 게이지 | 20 AWG |
| 소재 | 구리 연선 |
| 색상 | 화이트 또는 차콜 그레이 |
| 인증 정보 | |
| 보증기간 | 5년 자세한 내용은 LogiSon® 제품 보증을 참조하십시오. |
| 인증 | UL, CE 및 FCC 표준을 충족하며 공기 처리 플레넘에 사용하도록 승인됨; RoHS 준수 |
